Wohngebiet Obere Kreuzäcker in Tübingen

Eine thermische Brunnenanlage versorgt über ein kaltes Nahwärmenetz dezentrale Wärmepumpen mit Wärme und Kälte aus Grundwasser.

Auftraggeber: tewag GmbH

Bauherr: Stadtwerke Tübingen

Standort: 72072 Tübingen-Bühl

Wärmequelle: Grundwasser

Heizen: 648 MWh/a, 300 kW

Kühlen: Optional

Projektbeschreibung

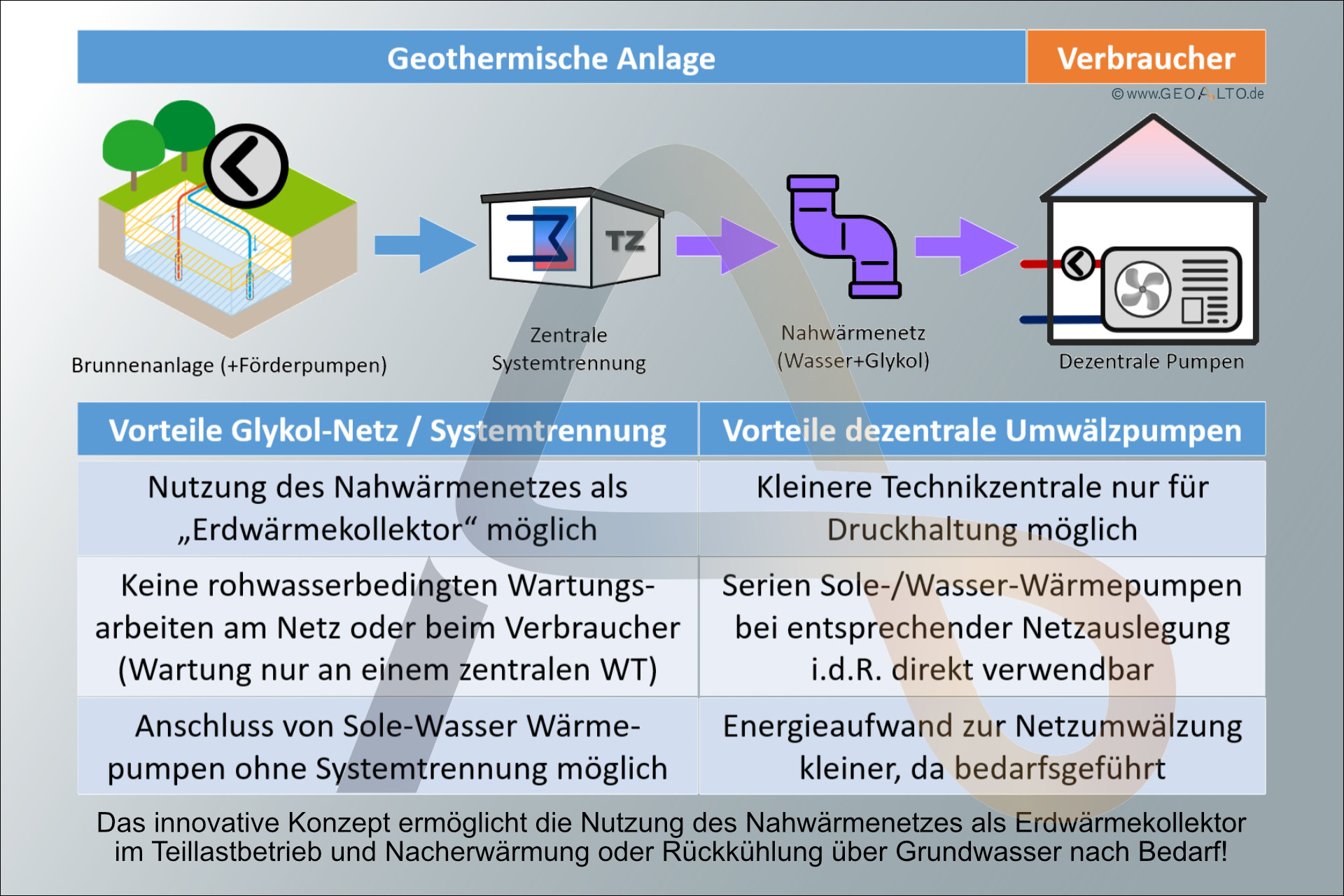

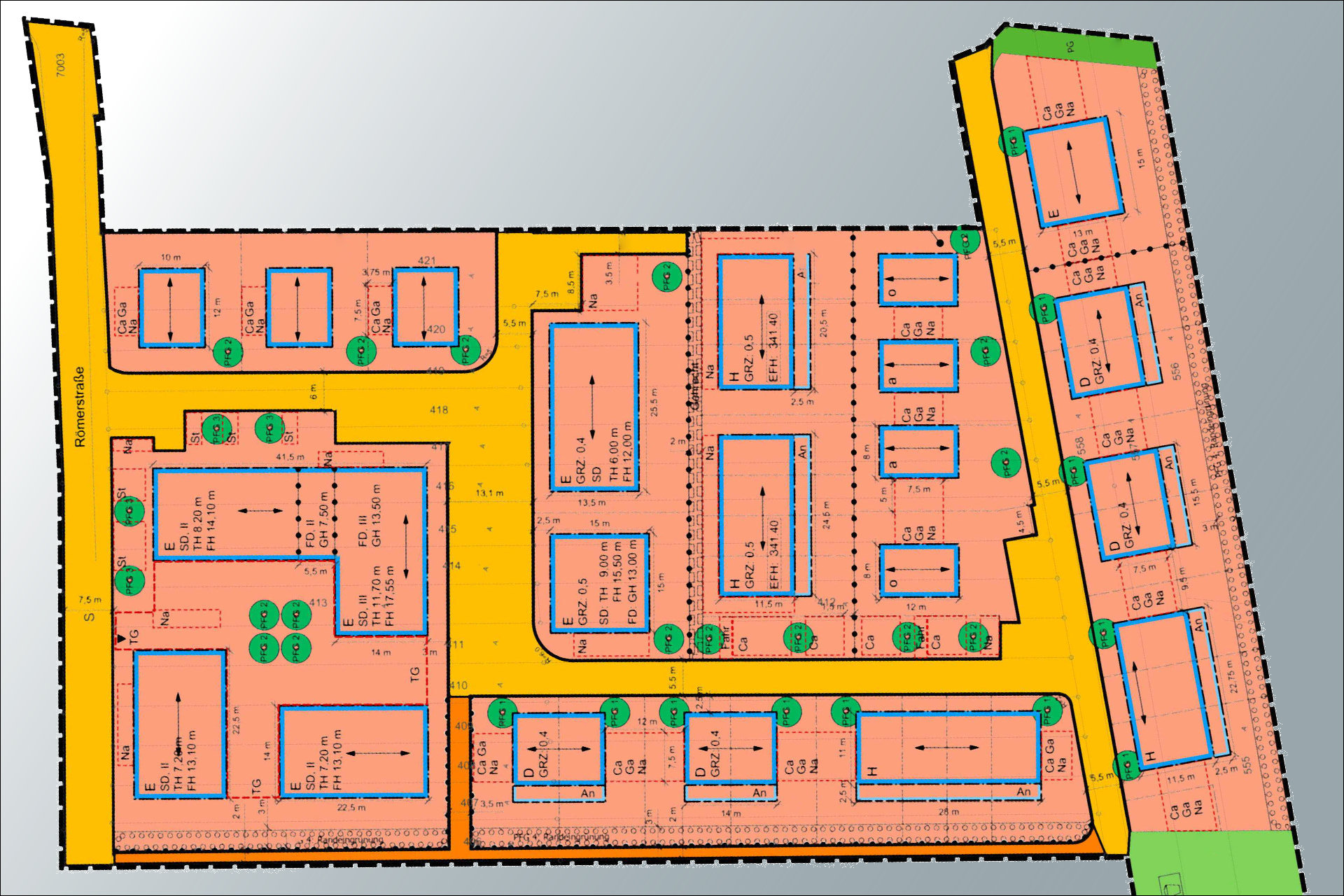

In Tübingen-Bühl wird das Wohngebiet „Obere Kreuzäcker“ mit insgesamt 36 Gebäuden (Einfamilienhäuser, Reihenhäuser, Kettenhäuser, Mehrfamilienhäuser, Seniorenwohnheim) klimafreundlich von den Stadtwerken mit kalter Nahwärme versorgt. Das oberflächennahe Grundwasser der Neckarkiese kann am Standort in ausreichender Menge und guter Qualität für eine thermische Nutzung gewonnen werden. Zusätzlich wirkt das unisolierte Nahwärmenetz als Erdwärmekollektor. Die Umweltwärme steht hierdurch ganzjährig auf Temperaturen zwischen 4°C und 10°C zur Verfügung. Diese werden von dezentralen Wärmepumpen zur Gebäudebeheizung genutzt, ermöglichen im Sommer aber auch eine CO2 neutrale Gebäudetemperierung.

Leistungen

Die Mitarbeiter der GeoAlto GmbH begleiteten das Vorhaben im Rahmen der geothermischen Standorterkundung, als Fachplaner der Brunnenanlage, zur Optimierung der Rohrnetzhydraulik des Nahwärmenetzes und während der Umsetzung der Baumaßnahme.

Besonderheiten

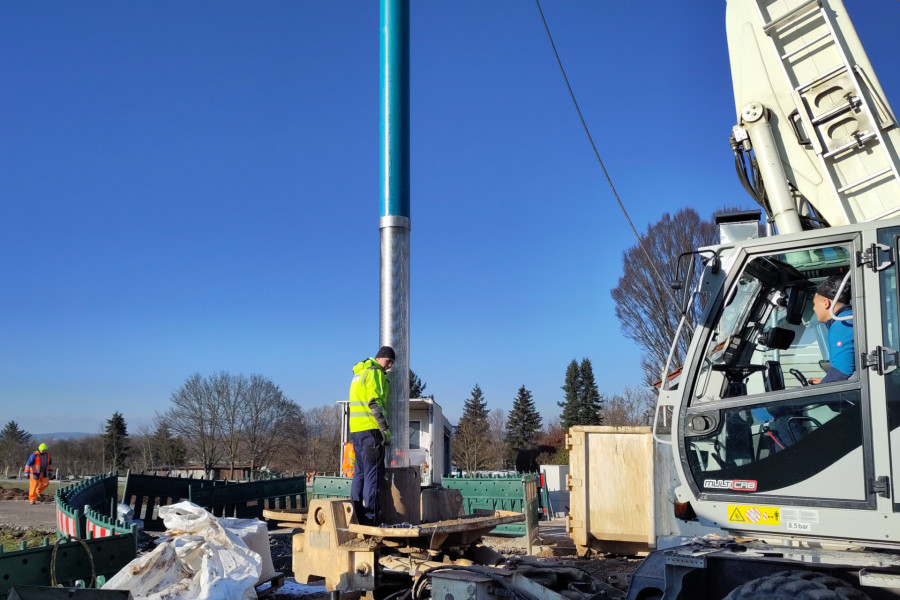

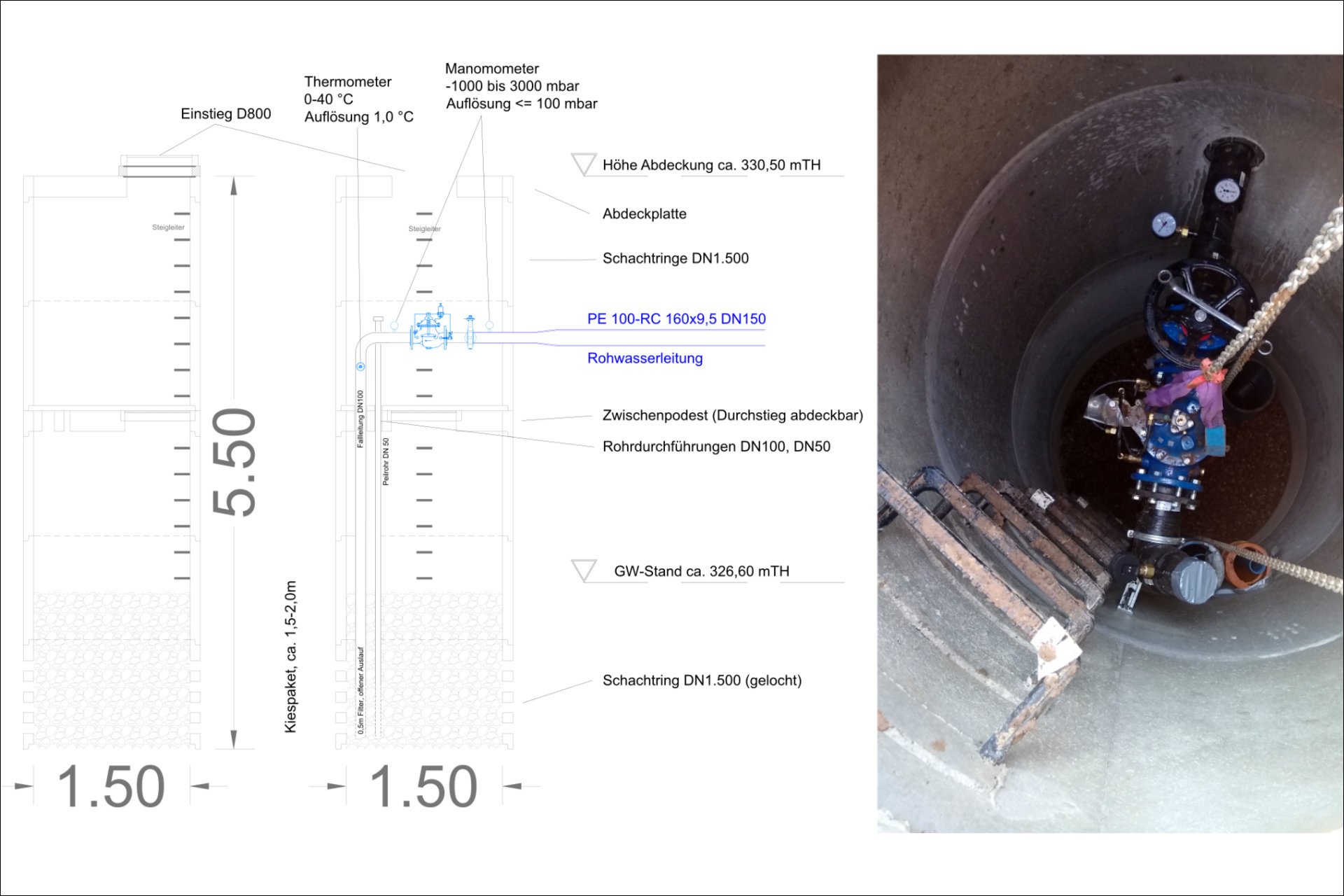

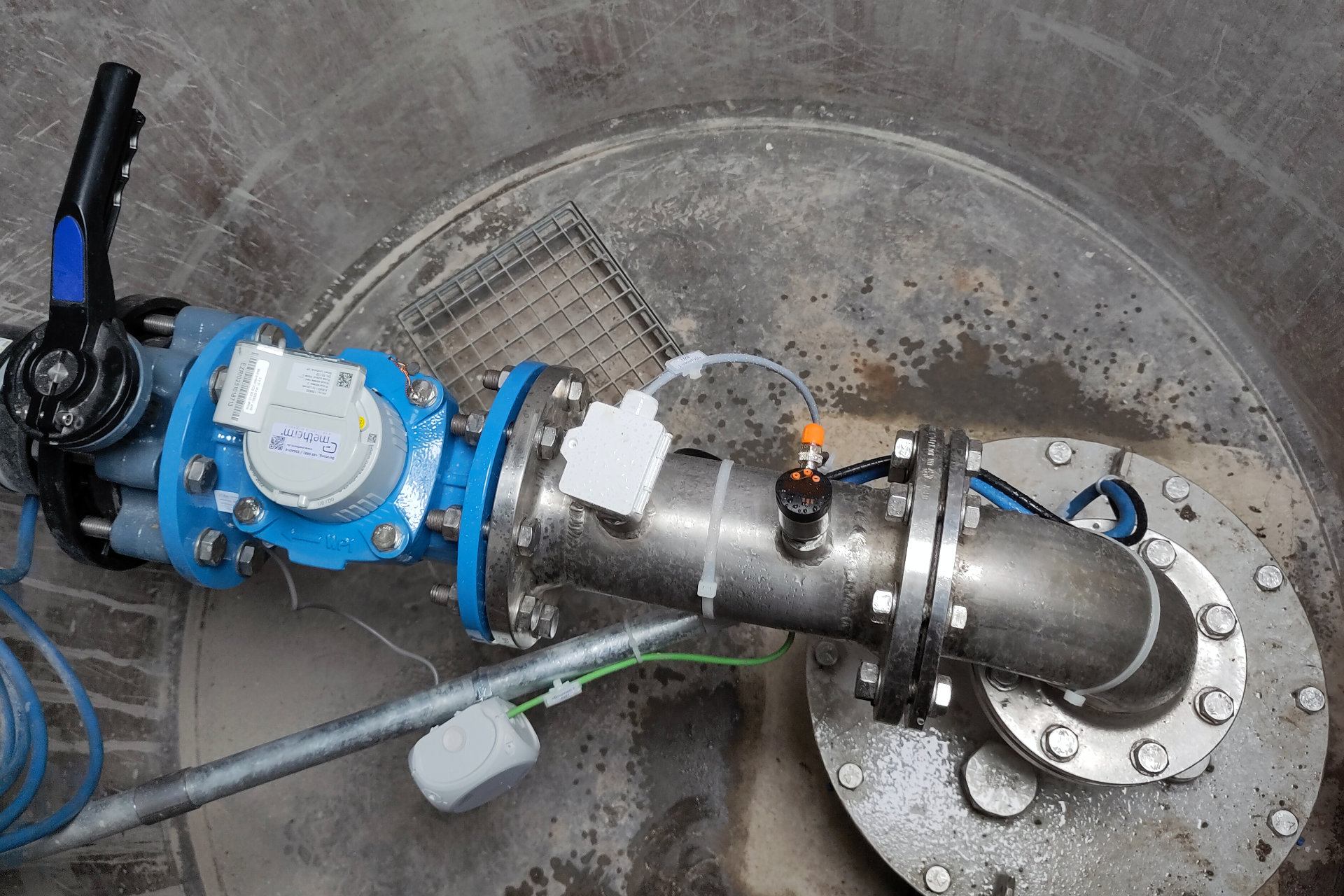

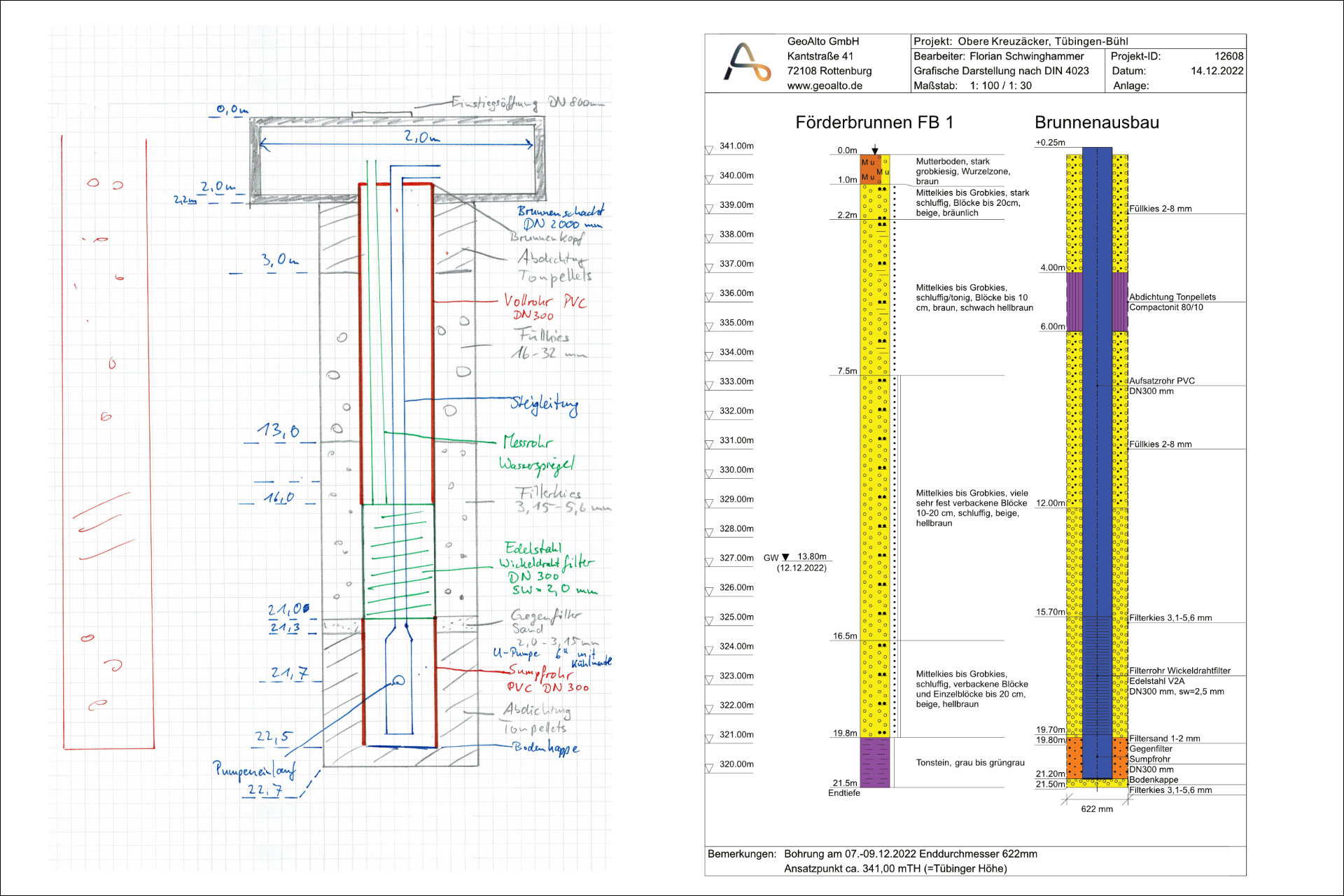

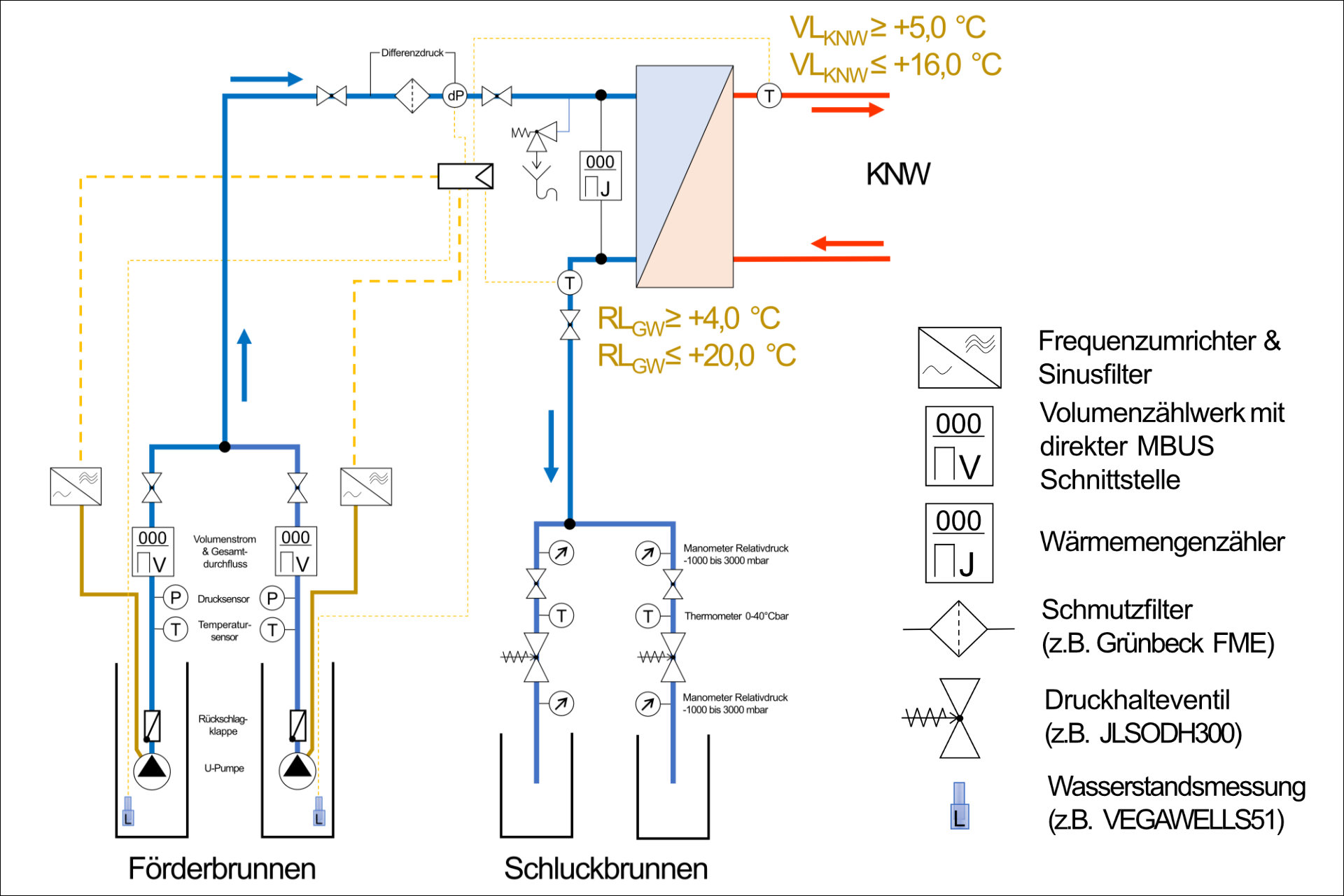

Das im Baugebiet verlegte unisolierte Nahwärmenetz ist als Erdwärmekollektor in der Lage, einen Teil der erforderlichen Wärmelast direkt dem umgebenden Untergrund zu entziehen. Als Hauptwärmequelle wird jedoch das oberflächennahe Grundwasser über zwei Brunnenbohrungen erschlossen. Fördertemperaturen im Bereich von 10-12°C mit einem Spitzenförderstrom von bis zu 50 m³/h stellen die Wärmeversorgung des Quartiers sicher. Die Wärmeübergabe an das Nahwärmenetz erfolgt in einer Technikzentrale. Die Umwälzung des geschlossenen Netzes erfolgt energieschonend und hydraulisch optimiert dezentral.
